Транзистор 2SD1220

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 150 В
• Напряжение коллектор-база, не более: 150 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 1.5 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 320
• Граничная частота коэффициента передачи тока: 100 МГц

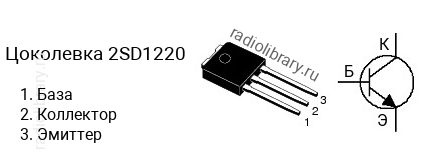

• Корпус: TO-251

Транзисторы серии 2SD1220 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1220-R имеет коэффициент усиления в диапазоне от 60 до 120, 2SD1220-O - в диапазоне от 100 до 200, 2SD1220-Y - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SD1220 часто наносится без первой цифры и буквы, т.е. маркируется как "D1220".Комплементарной парой для 2SD1220 является транзистор 2SB905 c p-n-p структурой.
