Транзистор 2SD1691

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 5 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 400

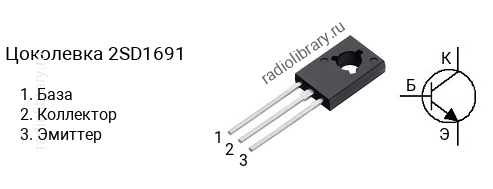

• Корпус: TO-126

Транзисторы серии 2SD1691 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1691-M имеет коэффициент усиления в диапазоне от 100 до 200, 2SD1691-L - в диапазоне от 160 до 320, 2SD1691-K - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SD1691 часто наносится без первой цифры и буквы, т.е. маркируется как "D1691".Комплементарной парой для 2SD1691 является транзистор 2SB1151 c p-n-p структурой.Транзистор 2SD1691 можно заменить на KSD1691
