Транзистор 2SD1801-R

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 2 А
• Рассеиваемая мощность коллектора, не более: 15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 150 МГц

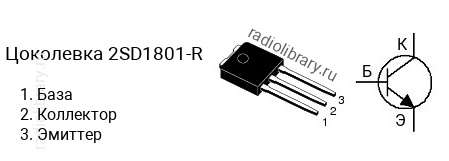

• Корпус: TO-251

Транзисторы серии 2SD1801 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1801-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SD1801-S - в диапазоне от 140 до 280, 2SD1801-T - в диапазоне от 200 до 400, 2SD1801-U - в диапазоне от 280 до 560.Обозначение на корпусе транзистора 2SD1801-R часто наносится без первой цифры и буквы, т.е. маркируется как "D1801-R".Комплементарной парой для 2SD1801-R является транзистор 2SB1201-R c p-n-p структурой.Транзистор 2SD1801-R можно заменить на 2SD1802, 2SD1802-R, 2SD1803, 2SD1803-R, 2SD1804, 2SD1804-R, KTC2020L, KTC2020L-Y, KTC2022L
