Транзистор 2SD1803-Q

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 5 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 120
• Граничная частота коэффициента передачи тока: 180 МГц

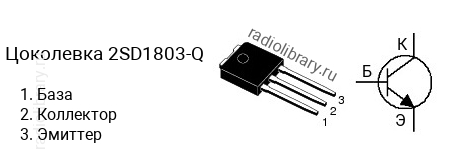

• Корпус: TO-251

Транзисторы серии 2SD1803 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1803-Q имеет коэффициент усиления в диапазоне от 70 до 120, 2SD1803-R - в диапазоне от 100 до 200, 2SD1803-S - в диапазоне от 140 до 280, 2SD1803-T - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SD1803-Q часто наносится без первой цифры и буквы, т.е. маркируется как "D1803-Q".Комплементарной парой для 2SD1803-Q является транзистор 2SB1203-Q c p-n-p структурой.Транзистор 2SD1803-Q можно заменить на 2SD1804, 2SD1804-Q, KTC2022L, KTC2022L-Y
