Транзистор 2SD2137-Q

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 60 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 6 V
• Ток коллектора, не более: 3 А
• Рассеиваемая мощность коллектора, не более: 15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 150
• Граничная частота коэффициента передачи тока: 30 МГц

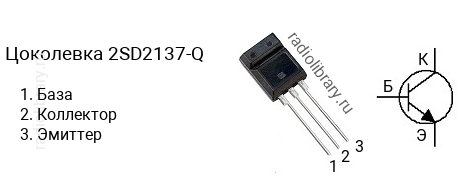

• Корпус: MT-4

Транзисторы серии 2SD2137 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD2137-Q имеет коэффициент усиления в диапазоне от 70 до 150, 2SD2137-P - в диапазоне от 120 до 250.Обозначение на корпусе транзистора 2SD2137-Q часто наносится без первой цифры и буквы, т.е. маркируется как "D2137-Q".Комплементарной парой для 2SD2137-Q является транзистор 2SB1417-Q c p-n-p структурой.Транзистор 2SD2137-Q можно заменить на 2SD2137A, 2SD2137A-Q
