Транзистор 2SD843

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 100 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 7 А
• Рассеиваемая мощность коллектора, не более: 40 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 240
• Граничная частота коэффициента передачи тока: 10 МГц

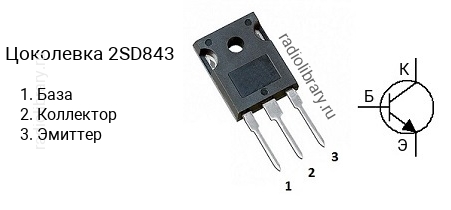

• Корпус: TO-3P

Транзисторы серии 2SD843 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD843-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SD843-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SD843 часто наносится без первой цифры и буквы, т.е. маркируется как "D843".Комплементарной парой для 2SD843 является транзистор 2SB753 c p-n-p структурой.Транзистор 2SD843 можно заменить на 2SC2555, 2SC2563, 2SC2578, 2SC2579, 2SC2580, 2SC2581, 2SC2625, 2SC2706, 2SC3306, 2SC3320, 2SC3797, 2SC3886, 2SC3886A, 2SD1288, 2SD1289, 2SD1313, BD245C, BD249C, BDV95, MJH16006, MJH16008, TIP35CA
