Транзистор 2SD986-M

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 80 В
• Напряжение коллектор-база, не более: 150 В
• Напряжение эмиттер-база, не более: 8 V
• Ток коллектора, не более: 1.5 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 2000 до 5000

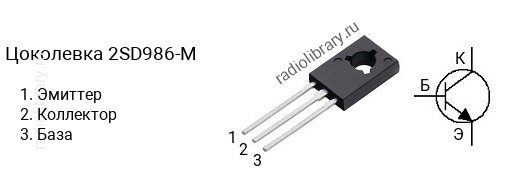

• Корпус: TO-126

Транзисторы серии 2SD986 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD986-M имеет коэффициент усиления в диапазоне от 2000 до 5000, 2SD986-L - в диапазоне от 4000 до 10000, 2SD986-K - в диапазоне от 8000 до 30000.Обозначение на корпусе транзистора 2SD986-M часто наносится без первой цифры и буквы, т.е. маркируется как "D986-M".Комплементарной парой для 2SD986-M является транзистор 2SB795-M c p-n-p структурой.Транзистор 2SD986-M можно заменить на 2SD1692, 2SD1692-M, KSB986, KSB986-R, KSD1692, KSD1692-O
