Транзистор BCW65A

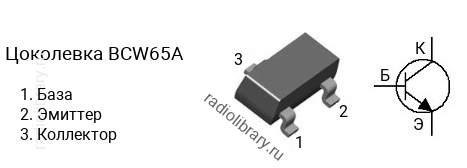

Цоколевка транзистора BCW65A

Цоколевка транзистора BCW65A

Характеристики транзистора BCW65A

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 32 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.8 А
  • Рассеиваемая мощность коллектора, не более: 0.35 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 250
  • Граничная частота коэффициента передачи тока: 170 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии BCW65 делятся на несколько групп по коэффициенту усиления. Транзистор BCW65A имеет коэффициент усиления в диапазоне от 100 до 250, BCW65B - в диапазоне от 160 до 400, BCW65C - в диапазоне от 250 до 630.

Комплементарная пара

Комплементарной парой для BCW65A является транзистор BCW67A c p-n-p структурой.

Аналоги

Транзистор BCW65A можно заменить на BCW66, BCW66F, FMMT455, FMMT491, FMMT491Q, FMMT624, FMMT625, MMBT2222A, PBHV8115T
