Транзистор BCX54-16

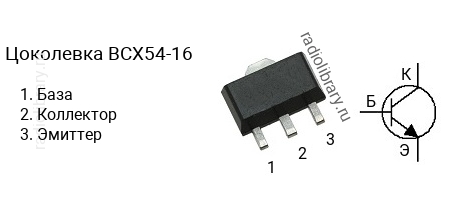

Цоколевка транзистора BCX54-16

Цоколевка транзистора BCX54-16

Характеристики транзистора BCX54-16

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 45 В
  • Напряжение коллектор-база, не более: 45 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1 А
  • Рассеиваемая мощность коллектора, не более: 1.2 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100 до 250
  • Граничная частота коэффициента передачи тока: 130 МГц
  • Корпус: SOT-89

Классификация по hFE

Транзисторы серии BCX54 делятся на несколько групп по коэффициенту усиления. Транзистор BCX54-10 имеет коэффициент усиления в диапазоне от 63 до 150, BCX54-16 - в диапазоне от 100 до 250.

Комплементарная пара

Комплементарной парой для BCX54-16 является транзистор BCX51-16 c p-n-p структурой.

Аналоги

Транзистор BCX54-16 можно заменить на BCX55, BCX55-16, BCX56, BCX56-16, BSR41, BSR43, KTC4378, PBHV8115X
