Транзистор HSD1609S-D

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 140 МГц

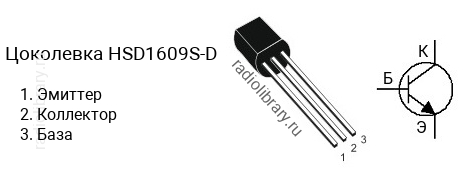

• Корпус: TO-92

Транзисторы серии HSD1609S делятся на несколько групп по коэффициенту усиления. Транзистор HSD1609S-B имеет коэффициент усиления в диапазоне от 60 до 120, HSD1609S-C - в диапазоне от 100 до 200, HSD1609S-D - в диапазоне от 160 до 320.Комплементарной парой для HSD1609S-D является транзистор HSB1109S-D c p-n-p структурой.Транзистор HSD1609S-D можно заменить на 2SC2230, 2SC2230A, 2SC2383, 2SC2383-Y, 2SC3228, 2SC3228-Y, 2SC3332, 2SC3467, 2SC3467-F, 2SC3468, 2SC3468-F, 2SC3478, 2SC3478A, KSC2383, KSC2383Y, KTC3228, KTC3228Y
