Транзистор KSA1220A-P

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -160 В
• Напряжение коллектор-база, не более: -160 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.2 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 175 МГц

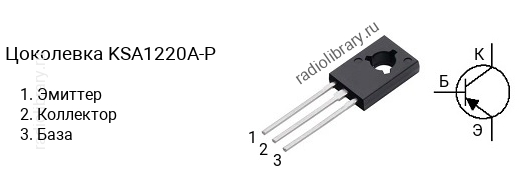

• Корпус: TO-126

Транзисторы серии KSA1220A делятся на несколько групп по коэффициенту усиления. Транзистор KSA1220A-R имеет коэффициент усиления в диапазоне от 60 до 120, KSA1220A-Q - в диапазоне от 100 до 200, KSA1220A-P - в диапазоне от 160 до 320, KSA1220A-O - в диапазоне от 100 до 200, KSA1220A-Y - в диапазоне от 160 до 320.Обозначение на корпусе транзистора KSA1220A-P часто наносится без первой цифры и буквы, т.е. маркируется как "A1220A-P".Комплементарной парой для KSA1220A-P является транзистор KSC2690A-P c n-p-n структурой.Транзистор KSA1220A-P можно заменить на 2SA1220A, 2SA1220A-P, 2SA1249
