Транзистор KSB744A-Y

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -70 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -3 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 45 МГц

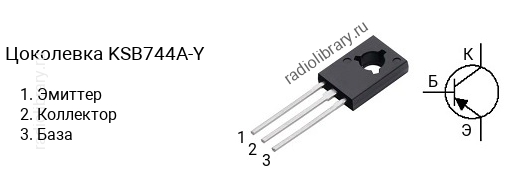

• Корпус: TO-126

Транзисторы серии KSB744A делятся на несколько групп по коэффициенту усиления. Транзистор KSB744A-R имеет коэффициент усиления в диапазоне от 60 до 120, KSB744A-O - в диапазоне от 100 до 200, KSB744A-Y - в диапазоне от 160 до 320.Комплементарной парой для KSB744A-Y является транзистор KSD794A-Y c n-p-n структурой.Транзистор KSB744A-Y можно заменить на 2SB744A, 2SB744A-Y, BD190, MJE235, MJE252, MJE254
