Транзистор KTA1504S-GL

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.15 А
• Рассеиваемая мощность коллектора, не более: 0.15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 200 до 400
• Граничная частота коэффициента передачи тока: 80 МГц

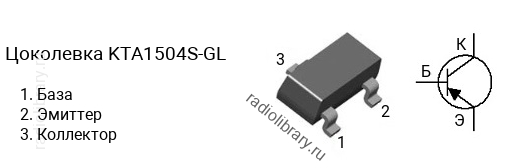

• Корпус: SOT-23

Транзисторы серии KTA1504S делятся на несколько групп по коэффициенту усиления. Транзистор KTA1504S-O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1504S-Y - в диапазоне от 120 до 240, KTA1504S-GL - в диапазоне от 200 до 400.Транзистор KTA1504S-GL можно заменить на 2SA1037, 2SA1162, 2SA1162-GR, 2SA1832, 2SA1832-GR, 2STR2160, FMMTA55, FMMTA56, FMMTA92, KST55, KST56, KST92, KST93, KTA1504, KTA1504GL, MMBT4354, MMBT4355, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBTA56
