Транзистор KTB764

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 1 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 320
• Граничная частота коэффициента передачи тока: 150 МГц

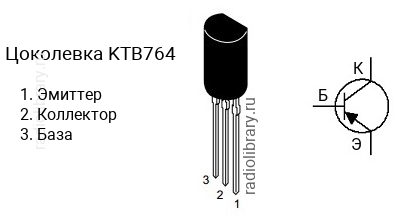

• Корпус: TO-92MOD

Транзисторы серии KTB764 делятся на несколько групп по коэффициенту усиления. Транзистор KTB764-O имеет коэффициент усиления в диапазоне от 60 до 120, KTB764-Y - в диапазоне от 100 до 200, KTB764-GR - в диапазоне от 160 до 320.Комплементарной парой для KTB764 является транзистор KTD863 c n-p-n структурой.Транзистор KTB764 можно заменить на 2SA1275, 2SB647, 2SB764, KSA1013, KTA1275
