Транзистор 2SB764

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 0.9 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 320
• Граничная частота коэффициента передачи тока: 150 МГц

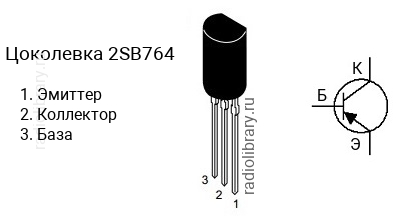

• Корпус: TO-92MOD

Транзисторы серии 2SB764 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB764-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SB764-E - в диапазоне от 100 до 200, 2SB764-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SB764 часто наносится без первой цифры и буквы, т.е. маркируется как "B764".Комплементарной парой для 2SB764 является транзистор 2SD863 c n-p-n структурой.Транзистор 2SB764 можно заменить на 2SA1275, 2SB647, KSA1013, KTA1275, KTB764
