Транзистор KTC3876O

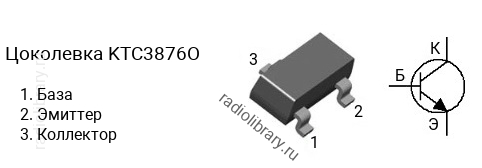

Цоколевка транзистора KTC3876O

Цоколевка транзистора KTC3876O

Характеристики транзистора KTC3876O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 30 В
  • Напряжение коллектор-база, не более: 35 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 0.15 Вт
  • Коэффициент усиления транзистора по току (hfe): от 70 до 140
  • Граничная частота коэффициента передачи тока: 300 МГц
  • Корпус: SOT-23

Классификация по hFE

Транзисторы серии KTC3876 делятся на несколько групп по коэффициенту усиления. Транзистор KTC3876O имеет коэффициент усиления в диапазоне от 70 до 140, KTC3876Y - в диапазоне от 120 до 240, KTC3876GL - в диапазоне от 200 до 400.

Комплементарная пара

Комплементарной парой для KTC3876O является транзистор KTA1505O c p-n-p структурой.

Аналоги

Транзистор KTC3876O можно заменить на 2SC2859, 2SC2859-O, 2SC3325, 2SC3325-O, FMMT451, FMMT625, FMMTA05, FMMTA06, KSC2859, KSC2859-O, KST05, KST06, KST42, KST43, KST5550, KTC3876S, KTC3876S-O, MMBT4400, MMBT5550, MMBTA42
