Транзистор PZTA05

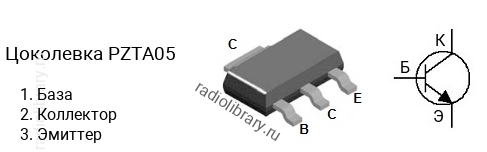

Цоколевка транзистора PZTA05

Цоколевка транзистора PZTA05

Характеристики транзистора PZTA05

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 4 V
  • Ток коллектора, не более: 0.5 А
  • Рассеиваемая мощность коллектора, не более: 1 Вт
  • Коэффициент усиления транзистора по току (hfe): от 100
  • Граничная частота коэффициента передачи тока: 100 МГц
  • Корпус: SOT-223

Комплементарная пара

Комплементарной парой для PZTA05 является транзистор PZTA55 c p-n-p структурой.

Аналоги

Транзистор PZTA05 можно заменить на 2STN1360, BCP55-16, BCP56-16, BSP41, BSP43, BSP51, BSP52, BSP52T1, BSP52T1G, BSP52T3, BSP52T3G, FZT692B, FZT694B, FZT696B, NZT560, NZT560A, PBHV8115Z, PBHV8215Z, PBHV8540Z, PZTA06, STN851
