Транзистор S8550B

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -25 В
• Напряжение коллектор-база, не более: -40 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (h_fe): от 85 до 160
• Граничная частота коэффициента передачи тока: 150 МГц

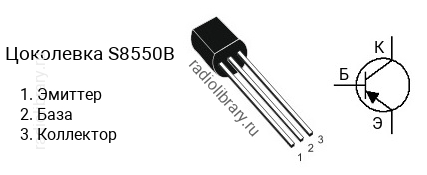

• Корпус: TO-92

Транзисторы серии S8550 делятся на несколько групп по коэффициенту усиления. Транзистор S8550B имеет коэффициент усиления в диапазоне от 85 до 160, S8550C - в диапазоне от 120 до 200, S8550D - в диапазоне от 160 до 300.Комплементарной парой для S8550B является транзистор S8050B c n-p-n структурой.Транзистор S8550B можно заменить на 2N5400, 2N5401, 2N6518, 2N6519, 2N6520, 2SA708, 2SA709, BC527, BC527-10, BC528, BC528-10, KSA708, KSA709, KSP55, KSP56, KSP92, KSP93, KTC9012, M8550, M8550-B, MPS3702, MPS4354, MPS4356, MPS6652, MPS6652G, MPS750, MPS750G, MPS751, MPS751G, MPS8550, MPS8550B, MPSA92, MPSA93, MPSW51, MPSW51A, MPSW51AG, MPSW51G, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, NTE159, PN4354, PN4356, S9012, SS8550, SS8550B, ZTX553, ZTX554, ZTX555, ZTX556, ZTX557
