Транзистор 2SA1096A-Q

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -70 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -1.5 А
• Рассеиваемая мощность коллектора, не более: 5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 80 до 160
• Граничная частота коэффициента передачи тока: 150 МГц

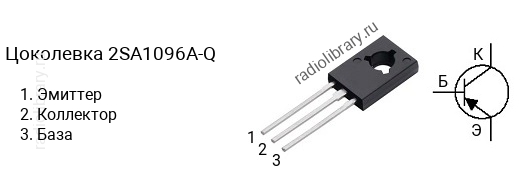

• Корпус: TO-126

Транзисторы серии 2SA1096A делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1096A-Q имеет коэффициент усиления в диапазоне от 80 до 160, 2SA1096A-R - в диапазоне от 120 до 220.Обозначение на корпусе транзистора 2SA1096A-Q часто наносится без первой цифры и буквы, т.е. маркируется как "A1096A-Q".Комплементарной парой для 2SA1096A-Q является транзистор 2SC2497A-R c n-p-n структурой.Транзистор 2SA1096A-Q можно заменить на 2SA1021, 2SA1408, 2SB649, 2SB649A, 2SB744A, BD140, BD140-10, BD140G, BD170, BD180, BD180-10, BD180G, BD190, BD231, BD238, BD238G, BD378, BD378-10, BD380, BD380-10, BD788, BD788G, BD790, BD792, KSB744A, KSE171, KSE172, KTA1700, MJE171, MJE171G, MJE172, MJE172G, MJE233, MJE235, MJE250, MJE251, MJE252, MJE253, MJE253G, MJE254, MJE712
