Транзистор 2SA1169-Y

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -200 В
• Напряжение коллектор-база, не более: -200 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -15 А
• Рассеиваемая мощность коллектора, не более: 150 Вт
• Коэффициент усиления транзистора по току (h_fe): от 90 до 180
• Граничная частота коэффициента передачи тока: 20 МГц

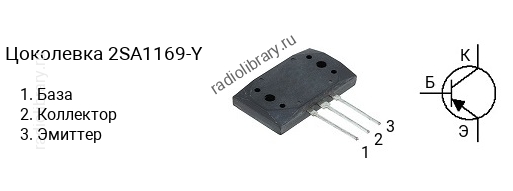

• Корпус: MT-200

Транзисторы серии 2SA1169 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1169-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SA1169-P - в диапазоне от 70 до 140, 2SA1169-Y - в диапазоне от 90 до 180.Обозначение на корпусе транзистора 2SA1169-Y часто наносится без первой цифры и буквы, т.е. маркируется как "A1169-Y".Комплементарной парой для 2SA1169-Y является транзистор 2SC2773-Y c n-p-n структурой.Транзистор 2SA1169-Y можно заменить на 2SA1493, 2SA1493-Y, 2SA1494, 2SA1494-Y
