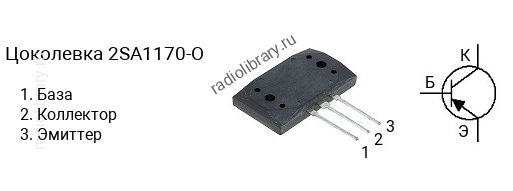

Транзистор 2SA1170-O

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -200 В
• Напряжение коллектор-база, не более: -200 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -17 А
• Рассеиваемая мощность коллектора, не более: 200 Вт
• Коэффициент усиления транзистора по току (h_fe): от 50 до 100
• Граничная частота коэффициента передачи тока: 20 МГц
• Корпус: MT-200

Транзисторы серии 2SA1170 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1170-O имеет коэффициент усиления в диапазоне от 50 до 100, 2SA1170-Y - в диапазоне от 70 до 140.Обозначение на корпусе транзистора 2SA1170-O часто наносится без первой цифры и буквы, т.е. маркируется как "A1170-O".Комплементарной парой для 2SA1170-O является транзистор 2SC2774-O c n-p-n структурой.Транзистор 2SA1170-O можно заменить на 2SA1295, 2SA1295-O, 2SA1494, 2SA1494-O
