Транзистор 2SA1477-R

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -160 В
• Напряжение коллектор-база, не более: -180 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.14 А
• Рассеиваемая мощность коллектора, не более: 10 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 200
• Граничная частота коэффициента передачи тока: 150 МГц

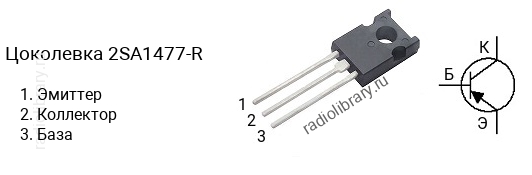

• Корпус: TO-126F

Транзисторы серии 2SA1477 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA1477-R имеет коэффициент усиления в диапазоне от 100 до 200, 2SA1477-S - в диапазоне от 140 до 280, 2SA1477-T - в диапазоне от 200 до 400.Обозначение на корпусе транзистора 2SA1477-R часто наносится без первой цифры и буквы, т.е. маркируется как "A1477-R".Комплементарной парой для 2SA1477-R является транзистор 2SC3787-R c n-p-n структурой.Транзистор 2SA1477-R можно заменить на 2SA1507, 2SA1507-R, 2SA1541, 2SA1541-E
