Транзистор 2SA696-D

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -40 В
• Напряжение коллектор-база, не более: -45 В
• Напряжение эмиттер-база, не более: -4 V
• Ток коллектора, не более: -0.3 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 90 до 180
• Граничная частота коэффициента передачи тока: 130 МГц

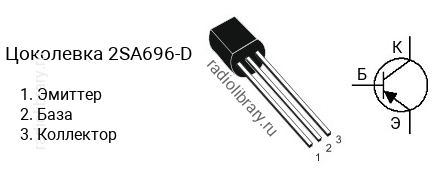

• Корпус: TO-92

Транзисторы серии 2SA696 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA696-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SA696-D - в диапазоне от 90 до 180, 2SA696-E - в диапазоне от 150 до 300.Обозначение на корпусе транзистора 2SA696-D часто наносится без первой цифры и буквы, т.е. маркируется как "A696-D".Комплементарной парой для 2SA696-D является транзистор 2SC1210-D c n-p-n структурой.Транзистор 2SA696-D можно заменить на 2N5400, 2N5401, 2N6518, 2N6519, 2N6520, 2SA697, 2SA697-D, 2SA708, 2SA709, BC527, BC528, KSA708, KSA709, KSP55, KSP56, KSP92, KSP93, KSP94, MPS4354, MPS4356, MPS750, MPS750G, MPS751, MPS751G, MPSA92, MPSA93, MPSA94, MPSW51A, MPSW51AG, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, NTE159, PN4354, PN4356, ZTX553, ZTX554, ZTX555, ZTX556, ZTX557
