Транзистор 2SA696-E

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -40 В
• Напряжение коллектор-база, не более: -45 В
• Напряжение эмиттер-база, не более: -4 V
• Ток коллектора, не более: -0.3 А
• Рассеиваемая мощность коллектора, не более: 0.5 Вт
• Коэффициент усиления транзистора по току (h_fe): от 150 до 300
• Граничная частота коэффициента передачи тока: 130 МГц

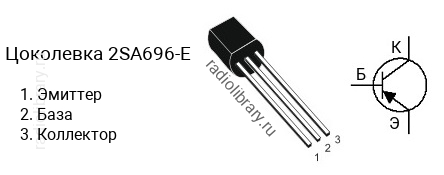

• Корпус: TO-92

Транзисторы серии 2SA696 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA696-C имеет коэффициент усиления в диапазоне от 55 до 110, 2SA696-D - в диапазоне от 90 до 180, 2SA696-E - в диапазоне от 150 до 300.Обозначение на корпусе транзистора 2SA696-E часто наносится без первой цифры и буквы, т.е. маркируется как "A696-E".Комплементарной парой для 2SA696-E является транзистор 2SC1210-E c n-p-n структурой.Транзистор 2SA696-E можно заменить на 2SA697, 2SA697-E, 2SA708, 2SA709, BC527, BC528, BCX79, KN2907, KN2907A, KSA708, KSA709, KSP2907A, KSP55, KSP56, KSP8598, KSP8599, KSP92, KSP93, KSP94, KTN2907, KTN2907A, MPS2907, MPS2907A, MPS2907AG, MPS2907G, MPS4354, MPS4355, MPS750, MPS750G, MPS751, MPS751G, MPS8598, MPS8598G, MPS8599, MPS8599G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSA94, MPSW51A, MPSW51AG, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, P2N2907A, P2N2907AG, PN200, PN2905, PN2905A, PN2907, PN2907A, PN4354, PN4355, ZTX550, ZTX554, ZTX555, ZTX556, ZTX557, ZTX951, ZTX953, ZTX955
