Транзистор 2SA984

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -60 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 320
• Граничная частота коэффициента передачи тока: 120 МГц

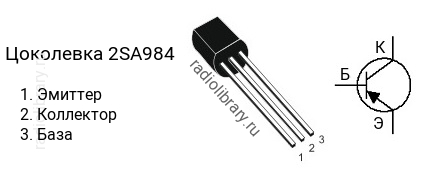

• Корпус: TO-92

Транзисторы серии 2SA984 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA984-D имеет коэффициент усиления в диапазоне от 60 до 120, 2SA984-E - в диапазоне от 100 до 200, 2SA984-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора 2SA984 часто наносится без первой цифры и буквы, т.е. маркируется как "A984".Комплементарной парой для 2SA984 является транзистор 2SC2274 c n-p-n структурой.Транзистор 2SA984 можно заменить на 2SA1275, 2SA984K, 2SB560, 2SB647, 2SB764, KSA1013, KSA708C, KTA1275, KTA1279, KTB764
