Транзистор 2SB1019-Y

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -70 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -7 А
• Рассеиваемая мощность коллектора, не более: 30 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 10 МГц

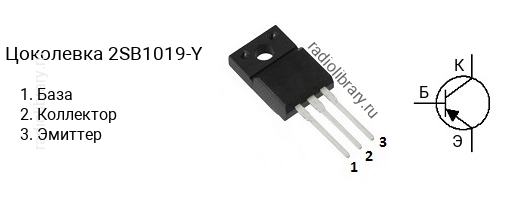

• Корпус: TO-220F

Транзисторы серии 2SB1019 делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1019-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SB1019-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SB1019-Y часто наносится без первой цифры и буквы, т.е. маркируется как "B1019-Y".Комплементарной парой для 2SB1019-Y является транзистор 2SD1412-Y c n-p-n структурой.Транзистор 2SB1019-Y можно заменить на 2SA1290, 2SA1291, 2SA1329, 2SA1329-Y, 2SA1452A, 2SA1452A-Y, 2SA1470, 2SA1471, 2SB1018, 2SB1018-Y, 2SB1018A, 2SB1018A-Y, 2SB553, 2SB553-Y, 2SB870, 2SB946, 2SB992, 2SB992-Y, 2SB993, 2SB993-Y, BD538, BD544B, BD544C, BD546B, BD546C, BD800, BD802, BD808, BD810, BDT84, BDT84F, BDT86, BDT86F, BDT88, BDT88F, BDX78, MJE15029, MJE15029G, MJE15031, MJE15031G, MJE15033, MJE15033G, MJE15035, MJE15035G, MJE5850, MJE5850G, MJE5851, MJE5851G, MJE5852, MJE5852G, MJF15031, MJF15031G, TTB1452B
