Транзистор 2SB1116A-L

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -60 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -6 V
• Ток коллектора, не более: -1 А
• Рассеиваемая мощность коллектора, не более: 0.75 Вт
• Коэффициент усиления транзистора по току (h_fe): от 135 до 270
• Граничная частота коэффициента передачи тока: 120 МГц

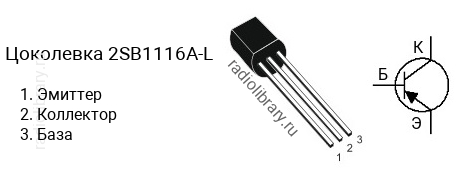

• Корпус: TO-92

Транзисторы серии 2SB1116A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB1116AL имеет коэффициент усиления в диапазоне от 135 до 270, 2SB1116AK - в диапазоне от 200 до 400, 2SB1116A-L - в диапазоне от 135 до 270, 2SB1116A-K - в диапазоне от 200 до 400, 2SB1116A-U - в диапазоне от 300 до 600.Обозначение на корпусе транзистора 2SB1116A-L часто наносится без первой цифры и буквы, т.е. маркируется как "B1116A-L".Комплементарной парой для 2SB1116A-L является транзистор 2SD1616A-L c n-p-n структурой.Транзистор 2SB1116A-L можно заменить на 2SA1275, 2SB647, KSA1013, KSB1116A, KSB1116A-Y, KTA1275
