Транзистор 2SB503A-O

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -80 В
• Напряжение эмиттер-база, не более: -10 V
• Ток коллектора, не более: -3 А
• Рассеиваемая мощность коллектора, не более: 25 Вт
• Коэффициент усиления транзистора по току (h_fe): от 50 до 140
• Граничная частота коэффициента передачи тока: 5 МГц

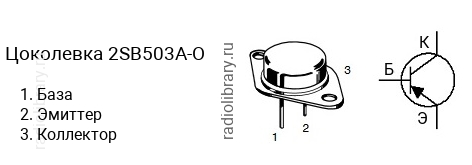

• Корпус: TO-66

Транзисторы серии 2SB503A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB503A-R имеет коэффициент усиления в диапазоне от 30 до 70, 2SB503A-O - в диапазоне от 50 до 140, 2SB503A-Y - в диапазоне от 100 до 280.Обозначение на корпусе транзистора 2SB503A-O часто наносится без первой цифры и буквы, т.е. маркируется как "B503A-O".Транзистор 2SB503A-O можно заменить на 2N6467, 2N6468, 2SB502A, 2SB502A-O
