Транзистор 2SB709A-Q

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -45 В
• Напряжение эмиттер-база, не более: -7 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 460
• Граничная частота коэффициента передачи тока: 80 МГц

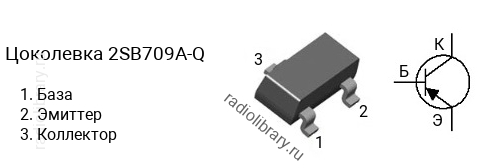

• Корпус: SOT-23

Транзисторы серии 2SB709A делятся на несколько групп по коэффициенту усиления. Транзистор 2SB709A-Q имеет коэффициент усиления в диапазоне от 160 до 460, 2SB709A-R - в диапазоне от 160 до 460, 2SB709A-S - в диапазоне от 160 до 460.Комплементарной парой для 2SB709A-Q является транзистор 2SD601A-Q c n-p-n структурой.Транзистор 2SB709A-Q можно заменить на 2SA1037, 2SA812, BC807, BC856, BC857, BC860, BCW68, BCX17, FMMTA55, FMMTA56, FMMTA92, KSA812, KST55, KST56, KST92, KST93, MMBT4354, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBTA56, PMBTA92
