Транзистор 2SD601A-Q

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 7 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 0.2 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 260
• Граничная частота коэффициента передачи тока: 150 МГц

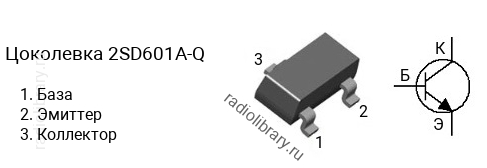

• Корпус: SOT-23

Транзисторы серии 2SD601A делятся на несколько групп по коэффициенту усиления. Транзистор 2SD601A-Q имеет коэффициент усиления в диапазоне от 160 до 260, 2SD601A-R - в диапазоне от 210 до 340, 2SD601A-S - в диапазоне от 290 до 460.Комплементарной парой для 2SD601A-Q является транзистор 2SB709A-Q c p-n-p структурой.Транзистор 2SD601A-Q можно заменить на 2SC1623, 2SC1623-L5, 2SC2412, 2SC2412-Q, 2SC2712, 2SC4738, 2SD602A, BC846, FMMT455, FMMT459, FMMT491, FMMT491Q, FMMT620, FMMT624, FMMT625, FMMTA05, FMMTA06, FMMTA42, KSC1623, KSC1623-Y, KST05, KST06, KST42, KST43, KTC3875, KTC3875S, MMBT2484, MMBTA05, MMBTA06, MMBTA42, PBHV8115T, PBHV8540T, PMBTA06, PMBTA42, PMBTA45, STR1550, TMBT3904
