Транзистор 2SD1221-GR

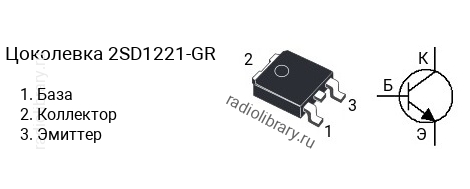

Цоколевка транзистора 2SD1221-GR

Цоколевка транзистора 2SD1221-GR (маркируется как D1221-GR)

Характеристики транзистора 2SD1221-GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 150 до 300
  • Граничная частота коэффициента передачи тока: 3 МГц
  • Корпус: TO-252

Классификация по hFE

Транзисторы серии 2SD1221 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD1221-O имеет коэффициент усиления в диапазоне от 60 до 120, 2SD1221-Y - в диапазоне от 100 до 200, 2SD1221-GR - в диапазоне от 150 до 300.

Маркировка

Обозначение на корпусе транзистора 2SD1221-GR часто наносится без первой цифры и буквы, т.е. маркируется как "D1221-GR".

Аналоги

Транзистор 2SD1221-GR можно заменить на KTC2020D, KTC2020D-GR
