Транзистор KTC2020D-GR

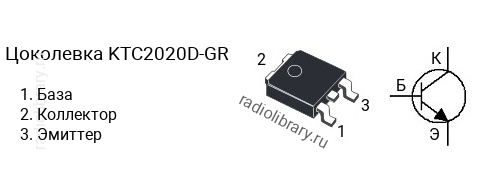

Цоколевка транзистора KTC2020D-GR

Цоколевка транзистора KTC2020D-GR

Характеристики транзистора KTC2020D-GR

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 7 V
  • Ток коллектора, не более: 3 А
  • Рассеиваемая мощность коллектора, не более: 20 Вт
  • Коэффициент усиления транзистора по току (hfe): от 150 до 300
  • Граничная частота коэффициента передачи тока: 30 МГц
  • Корпус: TO-252

Классификация по hFE

Транзисторы серии KTC2020D делятся на несколько групп по коэффициенту усиления. Транзистор KTC2020D-Y имеет коэффициент усиления в диапазоне от 100 до 200, KTC2020D-GR - в диапазоне от 150 до 300.

Аналоги

Транзистор KTC2020D-GR можно заменить на 2SD1221, 2SD1221-GR
