Транзистор 2SD745B

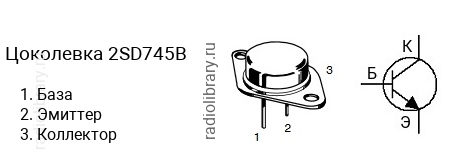

Цоколевка транзистора 2SD745B

Цоколевка транзистора 2SD745B (маркируется как D745B)

Характеристики транзистора 2SD745B

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 160 В
  • Напряжение коллектор-база, не более: 160 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 120 Вт
  • Коэффициент усиления транзистора по току (hfe): от 40 до 200
  • Граничная частота коэффициента передачи тока: 15 МГц
  • Корпус: TO-3

Классификация по hFE

Транзисторы серии 2SD745B делятся на несколько групп по коэффициенту усиления. Транзистор 2SD745B-S имеет коэффициент усиления в диапазоне от 40 до 80, 2SD745B-R - в диапазоне от 60 до 120, 2SD745B-Q - в диапазоне от 100 до 200.

Маркировка

Обозначение на корпусе транзистора 2SD745B часто наносится без первой цифры и буквы, т.е. маркируется как "D745B".

Комплементарная пара

Комплементарной парой для 2SD745B является транзистор 2SB705B c p-n-p структурой.

Аналоги

Транзистор 2SD745B можно заменить на 2N6676, 2N6677, 2N6678, 2SC2428, 2SD733K, 2SD746, 2SD746A, 2SD753, BUX48, BUX48A, BUX80, BUX81, BUY691, BUY69B, BUY69C, BUY701, BUY70B, BUY70C, MJ12022, MJ8504, MJ8505
