Транзистор 2SD844

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 50 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 7 А
• Рассеиваемая мощность коллектора, не более: 60 Вт
• Коэффициент усиления транзистора по току (h_fe): от 70 до 240
• Граничная частота коэффициента передачи тока: 10 МГц

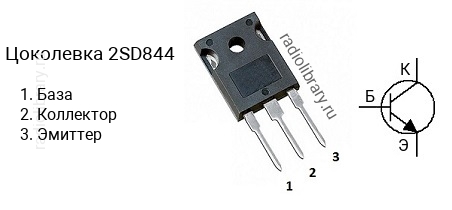

• Корпус: TO-3P

Транзисторы серии 2SD844 делятся на несколько групп по коэффициенту усиления. Транзистор 2SD844-O имеет коэффициент усиления в диапазоне от 70 до 140, 2SD844-Y - в диапазоне от 120 до 240.Обозначение на корпусе транзистора 2SD844 часто наносится без первой цифры и буквы, т.е. маркируется как "D844".Комплементарной парой для 2SD844 является транзистор 2SB754 c p-n-p структурой.Транзистор 2SD844 можно заменить на 2SC2555, 2SC2563, 2SC2578, 2SC2579, 2SC2580, 2SC2581, 2SC2625, 2SC2706, 2SC3256, 2SC3306, 2SC3320, 2SC3797, 2SC3886, 2SC3886A, 2SD1063, 2SD1064, 2SD1065, 2SD1288, 2SD1289, 2SD1313, 2SD843, BD245A, BD245B, BD245C, BD249A, BD249B, BD249C, BDV91, BDV93, BDV95, MJH16006, MJH16008, TIP35CA
