Транзистор BC259

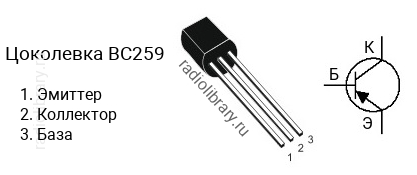

Цоколевка транзистора BC259

Цоколевка транзистора BC259

Характеристики транзистора BC259

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -25 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.1 А
  • Рассеиваемая мощность коллектора, не более: 0.3 Вт
  • Коэффициент усиления транзистора по току (hfe): от 110 до 800
  • Граничная частота коэффициента передачи тока: 180 МГц
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC259 делятся на несколько групп по коэффициенту усиления. Транзистор BC259A имеет коэффициент усиления в диапазоне от 110 до 220, BC259B - в диапазоне от 200 до 450, BC259C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC259 является транзистор BC169 c n-p-n структурой.

Аналоги

Транзистор BC259 можно заменить на 2SA628, BC257, BC258, KTA1279, MPS3638, MPS3638A, PN3638, PN3638A
