Транзистор BC259A

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -20 В
• Напряжение коллектор-база, не более: -25 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.3 Вт
• Коэффициент усиления транзистора по току (h_fe): от 110 до 220
• Граничная частота коэффициента передачи тока: 180 МГц

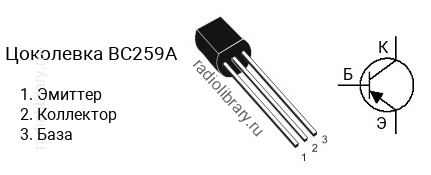

• Корпус: TO-92

Транзисторы серии BC259 делятся на несколько групп по коэффициенту усиления. Транзистор BC259A имеет коэффициент усиления в диапазоне от 110 до 220, BC259B - в диапазоне от 200 до 450, BC259C - в диапазоне от 420 до 800.Комплементарной парой для BC259A является транзистор BC169A c n-p-n структурой.Транзистор BC259A можно заменить на 2N3702, 2N4058, 2N4059, 2N4061, 2N5401C, 2SA1015, 2SA1020, 2SA1031, 2SA1032, 2SA1246, 2SA1266, 2SA1267, 2SA1270, 2SA1271, 2SA1273, 2SA1275, 2SA1283, 2SA1284, 2SA1315, 2SA1318, 2SA1319, 2SA1370, 2SA1371, 2SA1481, 2SA1533, 2SA1534, 2SA1534A, 2SA1619, 2SA1619A, 2SA1624, 2SA200, 2SA562TM, 2SA608, 2SA628, 2SA683, 2SA684, 2SA719, 2SA720, 2SA733, 2SA777, 2SA817, 2SA817A, 2SA928A, 2SA935, 2SA950, 2SA952, 2SA953, 2SA954, 2SA965, 2SA966, 2SA984, 2SA984K, 2SA993, 2SB560, 2SB561, 2SB562, 2SB564, 2SB621, 2SB621A, 2SB647, 2SB698, 2SB740, 2SB764, 2SB892, 2SB985, 2SC1317, 2SC1318, A1015, A733, BC257, BC257A, BC258, BC258A, BC636, H733, HSB1109S, KSA1013, KSA1015, KSA539C, KSA642C, KSA643C, KSA708C, KSA709C, KSA733C, KSA916, KSA928A, KSA931, KSB564AC, KSP2907AC, KSP8598C, KSP8599C, KTA1023, KTA1023-O, KTA1023-Y, KTA1266, KTA1267, KTA1270, KTA1271, KTA1272, KTA1273, KTA1274, KTA1275, KTA1279, KTA1281, KTA1282, KTA1283, KTA200, KTB764, MPS3638, MPS3638A, PN3638, PN3638A, PN3644, PN3645, STB1277
