Транзистор BC319C

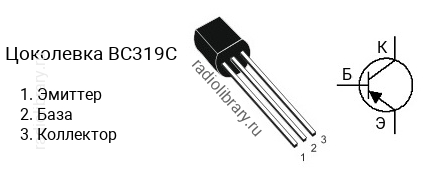

Цоколевка транзистора BC319C

Цоколевка транзистора BC319C

Характеристики транзистора BC319C

  • Структура - p-n-p
  • Напряжение коллектор-эмиттер, не более: -20 В
  • Напряжение коллектор-база, не более: -30 В
  • Напряжение эмиттер-база, не более: -5 V
  • Ток коллектора, не более: -0.15 А
  • Рассеиваемая мощность коллектора, не более: 0.31 Вт
  • Коэффициент усиления транзистора по току (hfe): от 420 до 800
  • Корпус: TO-92

Классификация по hFE

Транзисторы серии BC319 делятся на несколько групп по коэффициенту усиления. Транзистор BC319A имеет коэффициент усиления в диапазоне от 110 до 220, BC319B - в диапазоне от 200 до 450, BC319C - в диапазоне от 420 до 800.

Комплементарная пара

Комплементарной парой для BC319C является транзистор BC322C c p-n-p структурой.

Аналоги

Транзистор BC319C можно заменить на BC317, BC317C, BC318, BC318C, BC320, BC320C, BC321, BC321C, BC322, BC322C, KSP55, KSP56, KSP92, KSP93, KTC9015, MPS6535, MPS6652, MPS6652G, MPS750, MPS750G, MPS751, MPS751G, MPSA55, MPSA55G, MPSA56, MPSA56G, MPSA92, MPSA93, MPSW51, MPSW51A, MPSW51AG, MPSW51G, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, ZTX790A, ZTX792A, ZTX795A, ZTX796A
