Транзистор BD137-10

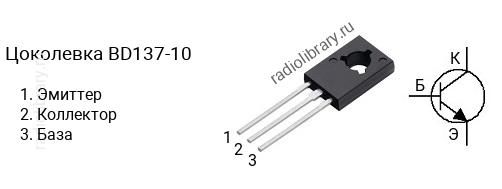

Цоколевка транзистора BD137-10

Цоколевка транзистора BD137-10

Характеристики транзистора BD137-10

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 60 В
  • Напряжение коллектор-база, не более: 60 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 1.5 А
  • Рассеиваемая мощность коллектора, не более: 12.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 63 до 160
  • Корпус: TO-126

Классификация по hFE

Транзисторы серии BD137 делятся на несколько групп по коэффициенту усиления. Транзистор BD137-6 имеет коэффициент усиления в диапазоне от 40 до 100, BD137-10 - в диапазоне от 63 до 160, BD137-16 - в диапазоне от 100 до 250.

Комплементарная пара

Комплементарной парой для BD137-10 является транзистор BD138-10 c p-n-p структурой.

Аналоги

Транзистор BD137-10 можно заменить на 2SC2481, 2SC3621, 2SD669, 2SD669A, 2SD794A, BD137G, BD139, BD139-10, BD139G, BD167, BD169, BD177, BD177-10, BD179, BD179-10, BD179G, BD189, BD228, BD230, BD235, BD235G, BD237, BD237G, BD377, BD377-10, BD379, BD379-10, BD787, BD787G, BD789, BD791, BDX35, BDX36, BDX37, KSD794A, KSE181, KSE182, MJE181, MJE181G, MJE182, MJE182G, MJE223, MJE225, MJE240, MJE241, MJE242, MJE243, MJE243G, MJE244, MJE721, MJE722
