Транзистор KSC2690A-Y

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 160 В
• Напряжение коллектор-база, не более: 160 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 1.2 А
• Рассеиваемая мощность коллектора, не более: 20 Вт
• Коэффициент усиления транзистора по току (h_fe): от 160 до 320
• Граничная частота коэффициента передачи тока: 155 МГц

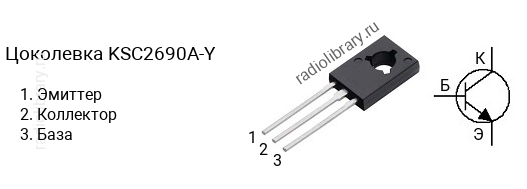

• Корпус: TO-126

Транзисторы серии KSC2690A делятся на несколько групп по коэффициенту усиления. Транзистор KSC2690A-R имеет коэффициент усиления в диапазоне от 60 до 120, KSC2690A-Q - в диапазоне от 100 до 200, KSC2690A-P - в диапазоне от 160 до 320, KSC2690A-O - в диапазоне от 100 до 200, KSC2690A-Y - в диапазоне от 160 до 320.Обозначение на корпусе транзистора KSC2690A-Y часто наносится без первой цифры и буквы, т.е. маркируется как "C2690A-Y".Комплементарной парой для KSC2690A-Y является транзистор KSA1220A-Y c p-n-p структурой.Транзистор KSC2690A-Y можно заменить на 2SC2690A, 2SC2690A-P, 2SC3117
