Транзистор KSC3503-D

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 300 В
• Напряжение коллектор-база, не более: 300 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.1 А
• Рассеиваемая мощность коллектора, не более: 7 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 120
• Граничная частота коэффициента передачи тока: 150 МГц

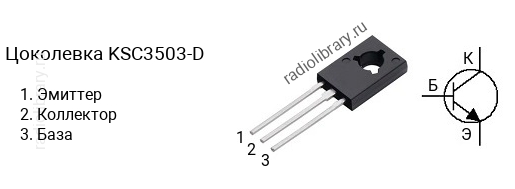

• Корпус: TO-126

Транзисторы серии KSC3503 делятся на несколько групп по коэффициенту усиления. Транзистор KSC3503-C имеет коэффициент усиления в диапазоне от 40 до 80, KSC3503-D - в диапазоне от 60 до 120, KSC3503-E - в диапазоне от 100 до 200, KSC3503-F - в диапазоне от 160 до 320.Обозначение на корпусе транзистора KSC3503-D часто наносится без первой цифры и буквы, т.е. маркируется как "C3503-D".Комплементарной парой для KSC3503-D является транзистор KSA1381-D c p-n-p структурой.Транзистор KSC3503-D можно заменить на 2N5656, 2N5656G, 2N5657, 2N5657G, 2SC2688, 2SC2688-M, 2SC2899, 2SC3417, 2SC3417-D, 2SC3503, 2SC3503-D, 2SC4212, BD128, BD129, BD158, BD159, BD410, BUX86, BUX87, KSC2258A, KSC2688, KSC2688-O, KSE340, MJE340, MJE340G, MJE3439, MJE3439G
