Транзистор KTA1504Y

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -50 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.15 А
• Рассеиваемая мощность коллектора, не более: 0.15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 80 МГц

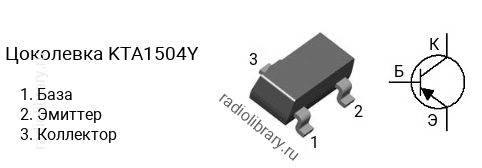

• Корпус: SOT-23

Транзисторы серии KTA1504 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1504O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1504Y - в диапазоне от 120 до 240, KTA1504GL - в диапазоне от 200 до 400.Комплементарной парой для KTA1504Y является транзистор KTC3875Y c n-p-n структурой.Транзистор KTA1504Y можно заменить на 2N5401S, 2SA1037, 2SA1037-Q, 2SA1162, 2SA1162-Y, 2SA1313, 2SA1313-Y, 2SA1620, 2SA1620-Y, 2SA1832, 2SA1832-Y, 2SB710A, 2SB710A-R, BCW89, FMMT2907A, FMMT2907AR, FMMT555, FMMT591, FMMT591Q, FMMTA55, FMMTA56, FMMTA92, KN2907AS, KST2907A, KST5401, KST55, KST56, KST92, KST93, KTA1504S, KTA1504S-Y, KTN2907AS, MMBT2907A, MMBT4354, MMBT4355, MMBT4356, MMBT5401, MMBTA55, MMBTA56, MMBTA92, PBHV9040T, PBHV9115T, PMBT2907A, PMBT5401, PMBTA56, PMST2907A, STR2550, TMBT3906
