Транзистор KTA1505GL

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -35 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 200 до 400
• Граничная частота коэффициента передачи тока: 200 МГц

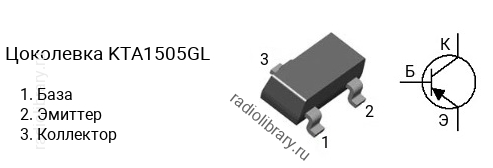

• Корпус: SOT-23

Транзисторы серии KTA1505 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1505O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1505Y - в диапазоне от 120 до 240, KTA1505GL - в диапазоне от 200 до 400.Комплементарной парой для KTA1505GL является транзистор KTC3876GL c n-p-n структурой.Транзистор KTA1505GL можно заменить на 2STR2160, BC807, BC807-25, BCW67, BCW67B, BCW68, BCW68G, BCX17, FMMT549A, FMMTA55, FMMTA56, KST55, KST56, KST92, KST93, KTA1505S, KTA1505S-GL, MMBT200, MMBT4354, MMBT4355, MMBTA55, MMBTA56, MMBTA92, PBHV9115T, PMBTA56
