Транзистор KTA1505Y

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -35 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.5 А
• Рассеиваемая мощность коллектора, не более: 0.15 Вт
• Коэффициент усиления транзистора по току (h_fe): от 120 до 240
• Граничная частота коэффициента передачи тока: 200 МГц

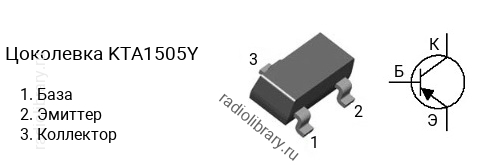

• Корпус: SOT-23

Транзисторы серии KTA1505 делятся на несколько групп по коэффициенту усиления. Транзистор KTA1505O имеет коэффициент усиления в диапазоне от 70 до 140, KTA1505Y - в диапазоне от 120 до 240, KTA1505GL - в диапазоне от 200 до 400.Комплементарной парой для KTA1505Y является транзистор KTC3876Y c n-p-n структурой.Транзистор KTA1505Y можно заменить на 2N5401S, 2SA1036, 2SA1036-Q, 2SA1182, 2SA1182-Y, 2SA1313, 2SA1313-Y, 2SA1621, 2SB710A, 2SB710A-R, BC807, BC807-16, BCW67, BCW67A, BCW68, BCW68F, BCW89, BCX17, FMMT2907, FMMT2907A, FMMT2907AR, FMMT2907R, FMMT549, FMMT555, FMMT591, FMMT591Q, FMMTA55, FMMTA56, KN2907AS, KN2907S, KSA1182, KSA1182-Y, KST2907A, KST4403, KST5401, KST55, KST56, KST92, KST93, KTA1298, KTA1505S, KTA1505S-Y, KTC8550S, KTN2907AS, KTN2907S, MMBT200, MMBT2907, MMBT2907A, MMBT4354, MMBT4355, MMBT4356, MMBT4403, MMBT5401, MMBTA55, MMBTA56, MMBTA92, PBHV9115T, PMBT2907, PMBT2907A, PMBT4403, PMBTA56, PMST2907, PMST2907A, STR2550
