Транзистор KTC9014C

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.15 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (h_fe): от 200 до 600
• Граничная частота коэффициента передачи тока: 60 МГц

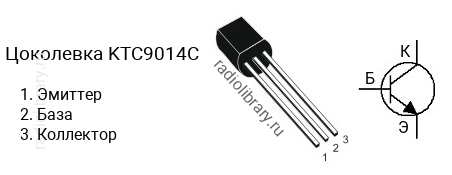

• Корпус: TO-92

Транзисторы серии KTC9014 делятся на несколько групп по коэффициенту усиления. Транзистор KTC9014A имеет коэффициент усиления в диапазоне от 60 до 150, KTC9014B - в диапазоне от 100 до 300, KTC9014C - в диапазоне от 200 до 600, KTC9014C1 - в диапазоне от 200 до 320, KTC9014C2 - в диапазоне от 280 до 420, KTC9014C3 - в диапазоне от 380 до 600, KTC9014D - в диапазоне от 400 до 1000.Комплементарной парой для KTC9014C является транзистор KTC9015C c p-n-p структурой.Транзистор KTC9014C можно заменить на HS945, KSC945, KSP05, KSP06, KSP42, KSP43, MPS651, MPS651G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, ZTX692B, ZTX694B, ZTX696B
