Транзистор KTC9014B

• Структура - n-p-n
• Напряжение коллектор-эмиттер, не более: 50 В
• Напряжение коллектор-база, не более: 60 В
• Напряжение эмиттер-база, не более: 5 V
• Ток коллектора, не более: 0.15 А
• Рассеиваемая мощность коллектора, не более: 0.625 Вт
• Коэффициент усиления транзистора по току (h_fe): от 100 до 300
• Граничная частота коэффициента передачи тока: 60 МГц

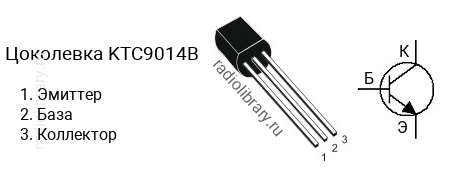

• Корпус: TO-92

Транзисторы серии KTC9014 делятся на несколько групп по коэффициенту усиления. Транзистор KTC9014A имеет коэффициент усиления в диапазоне от 60 до 150, KTC9014B - в диапазоне от 100 до 300, KTC9014C - в диапазоне от 200 до 600, KTC9014C1 - в диапазоне от 200 до 320, KTC9014C2 - в диапазоне от 280 до 420, KTC9014C3 - в диапазоне от 380 до 600, KTC9014D - в диапазоне от 400 до 1000.Комплементарной парой для KTC9014B является транзистор KTC9015B c p-n-p структурой.Транзистор KTC9014B можно заменить на 2N5830, 2SC1008, 2SC1009, 2SC1211, BC537, BC538, HS945, KSC1008, KSC1009, KSC945, KSP05, KSP06, KSP42, KSP43, KSP8098, KSP8099, MPS651, MPS651G, MPS8098, MPS8098G, MPS8099, MPS8099G, MPSA05, MPSA05G, MPSA06, MPSA06G, MPSA42, MPSA43, MPSW05, MPSW05G, MPSW06, MPSW06G, MPSW42, MPSW42G, PN4033, ZTX454, ZTX455, ZTX457, ZTX458
