Транзистор MJ480

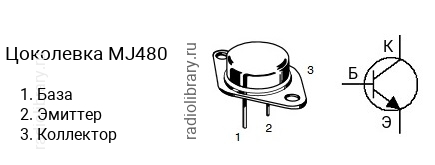

Цоколевка транзистора MJ480

Цоколевка транзистора MJ480

Характеристики транзистора MJ480

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 40 В
  • Напряжение коллектор-база, не более: 40 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 4 А
  • Рассеиваемая мощность коллектора, не более: 87.5 Вт
  • Коэффициент усиления транзистора по току (hfe): от 30 до 200
  • Граничная частота коэффициента передачи тока: 4 МГц
  • Корпус: TO-3

Комплементарная пара

Комплементарной парой для MJ480 является транзистор MJ490 c p-n-p структурой.

Аналоги

Транзистор MJ480 можно заменить на 2N6676, 2N6677, 2N6678, 2SC1114, 2SC1343, 2SC1584, 2SC519A, 2SC520A, 2SC521A, 2SD820, 2SD821, 2SD822, 2SD870, 2SD871, BUX48, BUX48A, BUX80, BUX81, BUX82, BUX83, BUY691, BUY69B, BUY69C, BUY701, BUY70B, BUY70C, MJ12003, MJ12004, MJ12005, MJ12020, MJ12021, MJ12022, MJ13070, MJ13071, MJ15018, MJ15020, MJ16002, MJ16004, MJ16006, MJ16008, MJ481, MJ8502, MJ8503, MJ8504, MJ8505
