Транзистор S9015A

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -45 В
• Напряжение коллектор-база, не более: -50 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.1 А
• Рассеиваемая мощность коллектора, не более: 0.4 Вт
• Коэффициент усиления транзистора по току (h_fe): от 60 до 150
• Граничная частота коэффициента передачи тока: 150 МГц

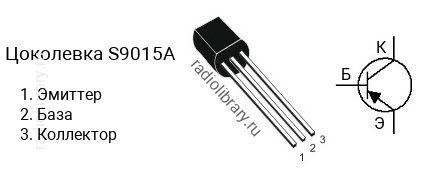

• Корпус: TO-92

Транзисторы серии S9015 делятся на несколько групп по коэффициенту усиления. Транзистор S9015A имеет коэффициент усиления в диапазоне от 60 до 150, S9015B - в диапазоне от 100 до 300, S9015C - в диапазоне от 200 до 600, S9015D - в диапазоне от 400 до 1000.Комплементарной парой для S9015A является транзистор S9014A c n-p-n структурой.Транзистор S9015A можно заменить на 2N5400, 2N5401, 2N6518, 2N6519, 2N6520, 2SA539, 2SA697, 2SA708, 2SA709, BC527, BC528, KSA539, KSA708, KSA733, KSP55, KSP56, KSP92, KSP93, KSP94, KTC9015, KTC9015A, MPS4354, MPS4356, MPSA92, MPSA93, MPSA94, MPSL51, MPSW55, MPSW55G, MPSW56, MPSW56G, MPSW92, MPSW92G, NTE159, PN4354, PN4356, SS9015, SS9015A, ZTX551, ZTX552, ZTX553, ZTX554, ZTX555, ZTX556, ZTX557
