Транзистор STD01N-O

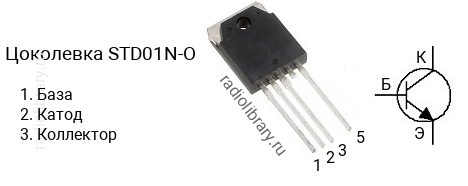

Цоколевка транзистора STD01N-O

Цоколевка транзистора STD01N-O

Характеристики транзистора STD01N-O

  • Структура - n-p-n
  • Напряжение коллектор-эмиттер, не более: 150 В
  • Напряжение коллектор-база, не более: 150 В
  • Напряжение эмиттер-база, не более: 5 V
  • Ток коллектора, не более: 10 А
  • Рассеиваемая мощность коллектора, не более: 100 Вт
  • Коэффициент усиления транзистора по току (hfe): от 5000 до 12000
  • Корпус: TO-3P-5

Классификация по hFE

Транзисторы серии STD01N делятся на несколько групп по коэффициенту усиления. Транзистор STD01N-O имеет коэффициент усиления в диапазоне от 5000 до 12000, STD01N-Y - в диапазоне от 8000 до 20000.

Комплементарная пара

Комплементарной парой для STD01N-O является транзистор STD01P-O c p-n-p структурой.

Аналоги

Транзистор STD01N-O можно заменить на STD02N, STD02N-O, STD03N, STD03N-O
