Транзистор КТ312Б

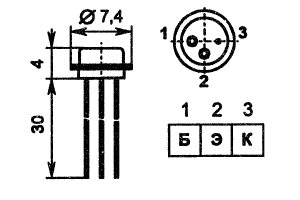

Цоколевка транзистора КТ312Б

Обозначение транзистора КТ312Б на схемах

На принципиальных схемах транзистор обозначается как буквенным кодом, так и условным графическим. Буквенный код состоит из латинских букв VT и цифры (порядкового номера на схеме). Условное графическое обозначение транзистора КТ312Б обычно помещают в кружок, символизирующий его корпус. Короткая черточка с линией от середины символизирует базу, две наклонные линии, проведенные к ее краям под углом 60°, — эмиттер и коллектор. Эмиттер имеет стрелку, направленную от базы.

Характеристики транзистора КТ312Б

Структура n-p-n
Максимально допустимое (импульсное) напряжение коллектор-база 35 В
Максимально допустимое (импульсное) напряжение коллектор-эмиттер 35 В
Максимально допустимый постоянный(импульсный) ток коллектора 30(60) мА
Максимально допустимая постоянная рассеиваемая мощность коллектора без теплоотвода (с теплоотводом) 0.225 Вт
Статический коэффициент передачи тока биполярного транзистора в схеме с общим эмиттером 25-100
Обратный ток коллектора <=10 мкА
Граничная частота коэффициента передачи тока в схеме с общим эмиттером =>120 МГц

Аналоги транзистора КТ312Б

2N729, 2N780, BCY42, 2SC105, 2SC33
