Транзистор 2SA504-O

• Структура - p-n-p
• Напряжение коллектор-эмиттер, не более: -30 В
• Напряжение коллектор-база, не более: -40 В
• Напряжение эмиттер-база, не более: -5 V
• Ток коллектора, не более: -0.6 А
• Рассеиваемая мощность коллектора, не более: 6 Вт
• Коэффициент усиления транзистора по току (h_fe): от 50 до 150
• Граничная частота коэффициента передачи тока: 130 МГц

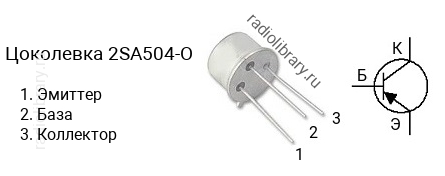

• Корпус: TO-39

Транзисторы серии 2SA504 делятся на несколько групп по коэффициенту усиления. Транзистор 2SA504-R имеет коэффициент усиления в диапазоне от 30 до 90, 2SA504-O - в диапазоне от 50 до 150, 2SA504-GR - в диапазоне от 100 до 300.Обозначение на корпусе транзистора 2SA504-O часто наносится без первой цифры и буквы, т.е. маркируется как "A504-O".Комплементарной парой для 2SA504-O является транзистор 2SC504-O c n-p-n структурой.Транзистор 2SA504-O можно заменить на 2N2102, 2N2102A, 2N3634, 2N3636, 2N4037, 2N4234, 2N4235, 2N4236, 2N5322, 2N5323, 2N5415, 2N5679, 2N5680, 2SA503, 2SA503-O, 2SA510, 2SA510-O, 2SA512, 2SA512-O, BC160, BC161, BC460, BC461
